Ensemble de cellules solaires à triple jonction SC-3GA-2 Space

Taille:Cellule solaire à triple jonction 30 % (CIC)
Superficie : 2400mm2/Taille : 60,0 mm × 40,0 mm /Épaisseur : 155±20 um
Poids : <80 mg/cm2 (avec verre de protection et diode de dérivation)
Paramètres électriques typiques (AM0, 135.3mW/cm2, 25℃)
Jsc=17,2mA/cm2,Cov=2.70V,Vm=2,36,Jm=16,4,Eff= 30%
  • SC-3GA-2

  • YIM

État de disponibilité:
Quantité:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

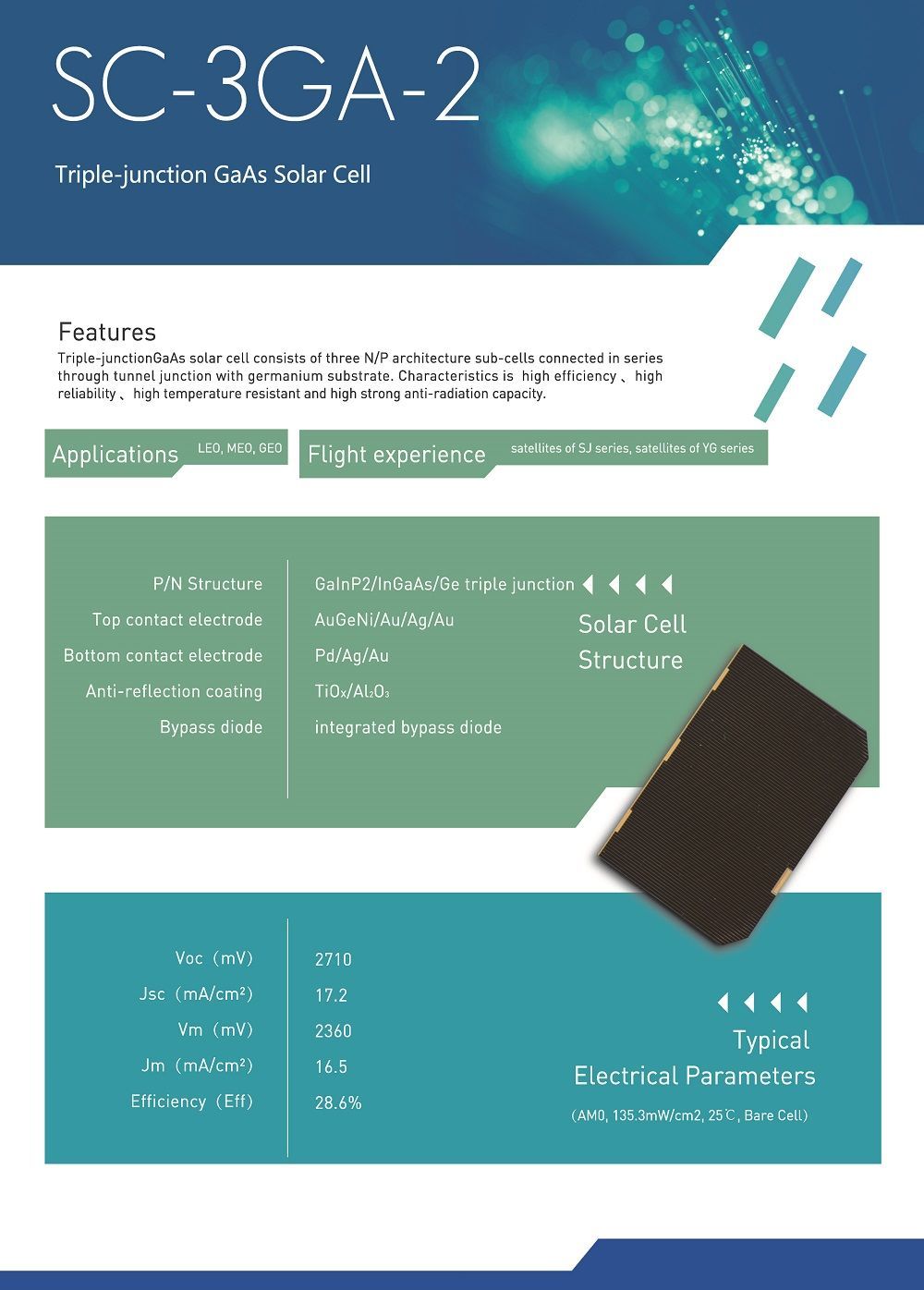

cellule solaire GaAs à triple jonction

La cellule solaire GaAs à triple jonction se compose d'une cellule inférieure en germanium (Ge), d'une cellule centrale en indium gallium arsenic (InGaAs) et d'une cellule supérieure en gallium indium phosphore (GaInP2) connectées en série, avec une structure de cellule n/p.

L'efficacité de conversion photoélectrique typique est de 30 à 32 % et les dimensions typiques sont de 40 mm x 60 mm x 0,155 mm.

Lamelle de verre

Le verre de protection est constitué d'un verre de protection résistant aux rayonnements avec un film de MgF2 plaqué de vapeur sur la surface, la largeur du défaut de bord du film de MgF2 dû à l'outillage ne dépasse pas 0,5 mm et la surface totale du défaut ne dépasse pas 5 % de la surface totale du verre de couverture.

Les dimensions typiques du verre de couverture sont de 40 mm x 60 mm x 0,12 mm.

Diodes de dérivation

Les diodes de dérivation utilisent des diodes au silicium.

En l'absence de lumière et avec un courant de court-circuit appliqué de 1,2 Isc, la tension à l'état passant de la diode au silicium est inférieure à 1,0 V.

En l'absence de lumière et avec une tension inverse de -4V appliquée, le courant de fuite inverse de la diode au silicium est inférieur à 10μA

Les dimensions typiques sont de 10,0 mm x 10,0 mm x 0,17 mm

Pièces interconnectées

Les pièces d'interconnexion sont des interconnexions plaquées argent avec une couche d'argent la plus externe, d'une épaisseur de 30 μm ± 5 μm, dont l'argent est pur à au moins 99,95 %.

La pièce d'interconnexion a un anneau de décharge de traction qui est intact et non endommagé

Anneaux de détente des pièces d'interconnexion testés à la fatigue sans rupture.

La dimension typique est de 8,0 mm x 6,5 mm x 0,03 mm.

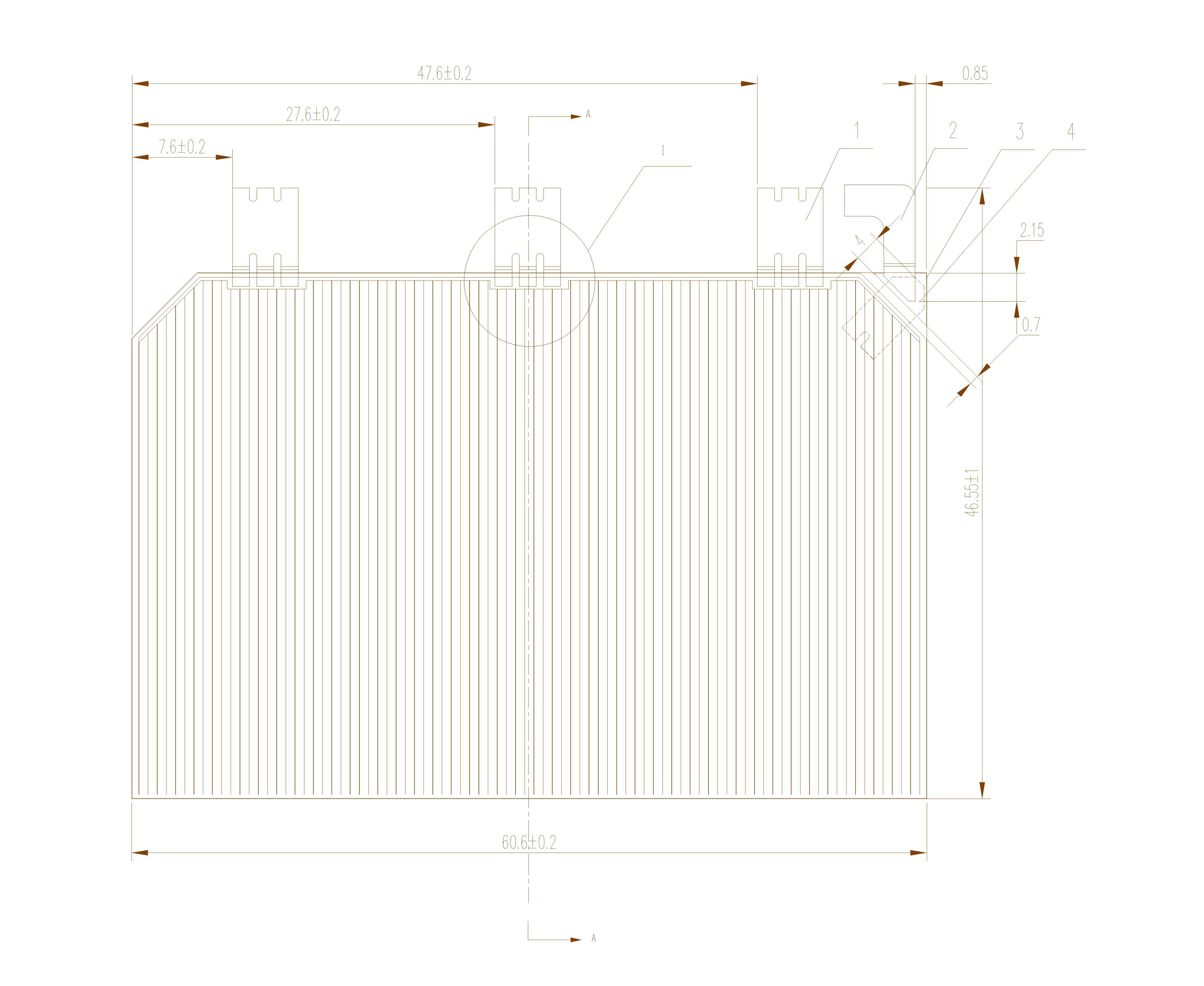

SC-3GA-2-24叠层太阳电池(公开)


2-1
